FC9000電腦割字機【日本圖技GRAPHTEC】
【日本GRAPHTEC】FC9000電腦割字機

■ 日本知名品牌，切割用途超廣泛
■ 更高效率的尋邊對位切割系統功能ARMS8.0
■ 支援全切 / 半切 / 點切 / 畫線 / 壓線
■ 可選配自動捲紙裝置，材料可自動捲取
■ 3.7英吋LCD大畫面
■ 便於使用的操作介面，只要裝 紙，軟體可完全控制切割機
■ 提供外掛軟體支援ILLUSTRATOR與CorelDraw
■ 支援10種語言（含中文）

■ 諮詢專線：0978-560158邱先生
■ 一年保固服務 / 台灣技術人員 / 全台巡迴服務車 售服有保障
電話詢問 Email詢問


4種尺寸 適合不同需求











最大切割壓力5.88N600gf)，最大速度1485mm/s

可以高效率的切割各種材質。

出眾的常尺寸穩定性

擁有穩定的用紙搬送性和高精度的切割性能，支持長達15米(50英尺)(使用日本圖技指定的條件和材質來操作)的長度，

可切割大型看板和POP。此外，如果切割機配備了自動捲紙裝置選件，還可以自動地捲取介質。

自動捲紙裝置(選配)

介質材料由超聲波傳感器檢測並自動捲取。
•對應機型: FC9000-140/160     •精度保證長度: 20m (每項作業長度小於1.2m)    •最大捲取直徑: φ180mm
※捲取條件:(A)捲材介質的端面與捲軸的端面需對齊。(B)捲材介質的寬度與捲軸的寬度應相同。
※如果介質在介質框裡折疊和重疊，則無法捲取。







自動頁面分割

為了防止較長尺寸的材質切割時出現斜行問題，此功能可自動將長度較長的

作業拆分為按順序切割的較小頁面。這樣縮短了每次走紙的長度，使切割更

穩定，適用於精度要求高或超過保證長度的場合





USB閃存盤離線操作

設計者使用Cutting Master 4 或者 Graphtec Pro Studio / Plus軟件設計圖案，

然後將做好的圖案數據拷貝至U盤內。操作者將U盤插入切割機的USB端口後，

可以直接選擇需要的圖案來切割，不用再依賴電腦。

※ USB閃存盤的存儲格式須為FAT32，注意不支持NTFS和exFAT格式。



專業的切割功能

紙張與貼紙的全切 / 半切 / 點切





新改良的ARMS系統提高切割精度(ARMS 8.0)

ARMS是先進巡邊切割系統的縮寫，它使用傳感器來檢測定位標記並執行軸補正操作。

它能夠顯著提高生產貼紙或貼花之類的Print & Cut作業的生產效率。





數據管理功能
(條形碼數據管理/連續切割)

將專用條形碼打印至待切割的介質上，然後通過讀取條形碼，切割機從PC或USB閃存盤內自動獲取並輸出相應的剪切數據。這樣有助於防止誤作業以及提高工作效率。無論打印機或RIP軟件如何，此功能都可用。



連續切割
(數據管理功能)

條碼數據管理允許通過檢測新類型條碼的起始標記來按順序切割不同的數據。同時條形碼的起始標記位置已考慮到覆膜加工的影響，支持順卷和逆卷兩個方向。

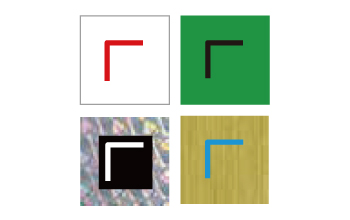

支援彩色標記與特殊介質
得益於ARMS傳感器算法的改進，全息圖和高亮度反射膜等特殊介質材料上的標記也能對應



對應Adobe Illustrator裁剪標記

使用外掛Cutting Master 4時，也可以識別Adobe Illustrator的裁剪標記。



有效切割區域擴大
該功能將有效切割面積擴展到了定位標記覆蓋範圍以外的區域。提高了生產效率也降低了介質的消耗浪費。



分段區域補正(XY軸)

除了傳統的X軸方向的分段區域補正外，現在Y軸方向也能進行補正，更加提高了補正的精度。





 產品型號 FC9000-75 FC9000-100 FC9000-140 FC9000-160
 結構 砂礫輥軸型
 驅動方式  數位伺服馬達
 最大切割面積(長*寬) 762mm × 50m 1067mm × 50m 1372mm × 50m  1626mm × 50m
 精確保證切割面機 742mm × 15m 1047mm × 10m
762mm × 15m		 1352mm × 10m
762mm × 15m		 1607mm × 10m
762mm × 15m
 可安裝材質尺寸

最大 920 mm

最小 50 mm

最大 1224 mm

最小 50 mm

最大 1529 mm

最小 50 mm

最大 1850 mm



 最小 50 mm
 可安裝捲材的直徑  76～200mm (使用固定介質用法蘭附件OPH-A21時最大為160mm)
 可安裝捲材的質量  12kg 16kg 20 kg 24kg
 可捲取的捲材寬度  - - 200～1372mm  200～1626mm
 可捲取的捲材質量  - -  20kg  20kg
 最大橫切尺寸 762mm 1067mm 1372mm  1626mm
 最大切割速度 1485mm/s (45°方向)
 軸方向加速度 最大39.2m/s 2 (45°方向)
 切割壓力 最大5.88N (600gf)
 最小字元尺寸 約5mm見方的字母或數字(對於不同的字符字體和材質而有所差異)
 機器解析度 0.005 mm
 軟體解析度 GP-GL: 0.1 / 0.05 / 0.025 / 0.01 mm 、HP-GL TM : 0.025 mm
 距離精度 最大0.1mm/2m (不包括材質的伸縮）
 壓輪數量 2個  3個 4個 4個
 刀架數量 1個
 刀片種類 超鋼
 繪圖筆種類 圓珠筆、水性筆
 適用材料 厚度0.25mm以下膠膜類、卡典西德、大圖PVC等、卡紙(200~350磅卡紙需增購CB15刀片與刀套組)、噴砂膜、保護膜
 通訊方式 USB2.0 (Full Speed)，網路(RJ45接頭)，USB隨身碟，選配RS-232C(工業級)
 記憶體 2 MB
 語言格式 自動判斷 GP-GL / HP-GL
 顯示器 LCD 240dots x 128dots 、10 種語言（含中文）
 電源 100 至 120 V AC 和 200 至 240 V AC 、50/60 Hz
 消耗功率 最大120W
 機器尺寸W*H*D 約1360 × 1151 × 1232mm  約1665 × 1151 × 1232 mm 約1970 × 1151 × 1232 mm 約2224 × 1151 × 1232 mm
 重量 約 49 kg 約 56 kg 約 64 kg   約 70 kg
 軟體支援 同時支援世新、神雕、CASMATE、FLEXISIGN、大哥大、專藝、CorelDraw、Illustrator等軟體
 支援作業系統 Win10 / 8 / 7 /Vista / XP、Macintosh OS
 認證 安全規格：PSE，UL/cUL，CE標記 ； EMC規格：VCCI Class A，FCC Class A，CE標記



※以上規格若有變更，恕不另行通知，還請以最新報價單上規格為主。
