台灣三軸科技 TAG-1213 自動換刀量產型 CNC 雕刻機實機正面圖

自動換刀量產型

TAG-1213自動換刀量產型CNC雕刻機

這是一款專為高效率、自動化量產所設計的自動換刀量產型CNC雕刻機。它採用大檯面加工空間設計,並配備高效能的風冷主軸與防塵系統,同時支援選配真空吸附平台,能穩定且連續地執行各類板材的雕刻、切割與模具加工任務。

聯絡我們

填寫設備諮詢,我們的專業顧問將在24小時內與您聯繫,為您提供最適合的設備建議。

這是一款專為高效率、自動化量產所設計的自動換刀量產型CNC雕刻機。它採用大檯面加工空間設計,並配備高效能的風冷主軸與防塵系統,同時支援選配真空吸附平台,能穩定且連續地執行各類板材的雕刻、切割與模具加工任務。

產品介紹

這是一款專為高效率、自動化量產所設計的自動換刀量產型CNC雕刻機。它採用大檯面加工空間設計,並配備高效能的風冷主軸與防塵系統,同時支援選配真空吸附平台,能穩定且連續地執行各類板材的雕刻、切割與模具加工任務。

此設備的核心亮點在於「自動化與量產能力」的完美結合。透過自動換刀系統與大檯面空間設計,加工製程從粗銑、精雕到切割均可一氣呵成,免去頻繁人工換刀與頻繁上下料的繁瑣。搭配高剛性的風冷主軸與專業防塵系統,能確保在高負荷的工業量產環境下,依然維持優異的切削精度與設備耐用度;而可選配的真空吸附平台則進一步提升了板材固定的便利性與加工穩定度。

設備圖片

台灣三軸科技 TAG-1213 自動換刀量產型 CNC 雕刻機實機正面圖
台灣三軸科技 TAG-1213 自動換刀量產型 CNC 雕刻機實機正面圖

產品特點

高效率自動換刀系統

專為量產打造,能大幅減少人工換刀的停機時間,實現一體化的多工序自動化加工。

適中檯面加工設計

提供寬敞的切削與雕刻空間,適合大尺寸板材或大批量工件同時擺放加工。

風冷主軸配置

搭載高穩定性的風冷主軸,散熱表現佳,能長時間維持高轉速運作而不易過熱

完善的防塵系統

內部配備防塵機制,能有效阻絕切削時產生的粉塵與碎屑,保護核心傳動部件,延長機台壽命

彈性選配真空吸附平台

可額外選配真空吸附功能,快速且牢固地固定各式輕薄或大面積板材,避免加工時因震動而位移

適用範圍

適用於鋁板、鋁塑膠、鋁蜂窩板、鋁型材、碳纖維、壓克力、銅板、PVC 板、MDF、電木、吸塑燈箱模具與 3D 鏤花工藝等板材加工

TAG-1213自動換刀量產型CNC雕刻機:常見應用與導入評估

可依客戶提供的工件、圖檔與現場條件,評估 TAG-1213自動換刀量產型CNC雕刻機 是否適合導入。選型前建議先確認工件尺寸與重量、材質與厚度、CAD/CAM 檔、刀具工序、夾持與集塵條件。

木工行業

可將木工行業相關的工件或製程列為需求評估方向;實際配置與加工可行性仍須依正式規格、圖面與樣品確認。

模具行業

可將模具行業相關的工件或製程列為需求評估方向;實際配置與加工可行性仍須依正式規格、圖面與樣品確認。

廣告雕刻

可將廣告雕刻相關的工件或製程列為需求評估方向;實際配置與加工可行性仍須依正式規格、圖面與樣品確認。

應用領域

  • 木工行業 (家具、木門、櫥櫃、屏風、木製工藝品、立體波浪板加工)
  • 模具行業 (木模、航空木模、汽車泡沫模具、滴塑模具、公仔模具、五金沖模、精密沖頭加工)
  • 廣告雕刻 (廣告標牌、PVC板、壓克力切割、吸塑制模、LED/霓虹燈字面切割)
  • 石材雕刻 (天然大理石、花崗岩、人造石、墓碑、瓷磚、玻璃三維浮雕及線雕)
  • 工藝品行業 (木、竹、有機板、雙色板、水晶等精細雕刻)
  • 電子行業 (小型刀具的精細加工)
  • 醫療器具行業 (小型刀具的精細加工)
  • 汽車零件製造
  • 航太零件加工
  • 建築行業

適用材質

  • 木材 (實木、密度板、複合板、三聚氰胺板、膠合板)
  • 壓克力 (厚度可達數十毫米)
  • PVC板 (厚度可達數十毫米)
  • MDF (中密度纖維板)
  • 電木
  • 鋁塑膠板
  • 鋁蜂窩板
  • 鋁型材 (例如:鋁-1060、鋁-5052、鋁-6061)
  • 碳纖維
  • 泡棉 (例如:保麗龍、EPS、聚苯乙烯泡沫塑膠)
  • 軟金屬 (例如:銅-H62、黃銅、鋁、銀)
  • 石材 (天然大理石、花崗岩、人造石)
  • 複合材料
  • 塑料 (例如:聚碳酸酯、尼龍、POM)
  • 皮革

參考參數

實際規格依機型與配置而異,請洽工程師確認

產品完整規格
項目數值
XYZ行程1300 × 2500 × 250mm
機器精度±0.05/670mm
重複定位精度±0.03 mm
機器結構銲接鋼管,傳動結構均為加工母機精銑
X、Y、Z結構齒條齒輪、滾珠螺桿、上銀或銀泰導軌
主軸功率9.0 kW
刀庫數量8支
最大空行速度0-18000mm/min
最大加工速度20,000 mm/min
主軸轉速0 - 24,000 RPM
驅動器步進馬達(可另外選配台達或安川伺服)
工作電壓AC380V / 3相 / 50-60Hz
運行代碼G Code
控制器DSP
真空吸附配有真空吸附系統
有效加工範圍1200 x 1300 x 200 mm
冷卻方式高效能風冷系統
自動換刀數量8 - 12 把 (直列式/圓盤式)
控制系統工業級數控系統
驅動系統高精度伺服驅動系統
傳動方式高精密斜齒條與研磨級滾珠螺桿
最大空移速度45,000 mm/min
檯面形式真空吸附兼 T 型槽雙用檯面
防塵系統全自動高效防塵罩裝置
XYZ行程(規格表格)1200 × 1300 × 150mm
機器精度(規格表格)±0.03/300mm
重複定位精度(規格表格)±±0.03mm
機器結構(規格表格)銲接鋼管
X、Y、Z結構(規格表格)滾珠螺桿配合直線導軌
主軸功率(規格表格)2.2KW風冷主軸
最大空行速度(規格表格)0-12000mm/min
最大加工速度(規格表格)0-12000mm/min
主軸轉速(規格表格)2000-24000rpm
工作電壓(規格表格)單相AC220V 50-60Hz
真空吸附(規格表格)選配

常見問題

TAG-1213 自動換刀雕刻機適合加工哪些材料?厚度範圍為何?

此設備廣泛適用於鋁板、壓克力、MDF、碳纖維及電木等板材。針對鋁板加工,建議厚度在12mm以內以維持最佳切削效率;壓克力則可輕鬆應對25mm以下的切割與雕刻。若搭配高功率主軸,可進一步提升厚件加工的穩定性。

自動換刀系統(ATC)對於量產效率有何實質技術優勢?

TAG-1213 配備的自動換刀系統可將換刀停機時間縮短至10秒以內,相較於人工換刀可節省約85%的非加工時間。此外,系統能自動補償刀長誤差,確保多工序(如粗銑、精雕、鑽孔)切換後的加工精度維持在±0.05mm範圍內。

在加工鋁材或壓克力時,如何解決切口毛邊或黏刀問題?

建議將風冷主軸轉速設定在18,000至24,000 RPM之間,並根據材料選用合適的單刃或雙刃銑刀。加工鋁材時,必須啟動微量噴霧冷卻系統以降低切削熱,防止鋁屑熔焊黏刀,從而確保切面光滑無毛邊。

設備的防塵系統與日常維護有哪些關鍵執行重點?

為延長機台壽命,每運作8小時應清理一次防塵罩與導軌上的碎屑;每週需對X/Y/Z三軸導軌及絲桿進行手動或自動潤滑油加注。同時,應定期檢查風冷主軸的散熱風扇是否運作正常,確保主軸在長時間高負荷運作下維持在60度以下的正常溫升。

同分類其他設備

查看其他已公開設備的產品資訊;各機型規格與加工條件請以對應產品頁為準。

設備操作影片

以下影片連結對應此公開設備頁,供了解設備操作與應用展示。實際加工效果與配置仍應以材料、樣品與導入條件評估。

設備詢問

提供加工需求與樣品條件,詢問此機種的適用配置。

設備操作影片

TAG-1213自動換刀量產型CNC雕刻機|設備操作影片 影片縮圖

TAG-1213自動換刀量產型CNC雕刻機|設備操作影片

TAG-1213自動換刀量產型CNC雕刻機:TAG-1213自動換刀CNC雕刻機,專為鋁板、壓克力及模具量產設計。配備高效風冷主軸與自動換刀系統,大幅提升加工精度與速度。歡迎撥打(04)2380-2981洽詢專業技術支援與自動化解決方案。

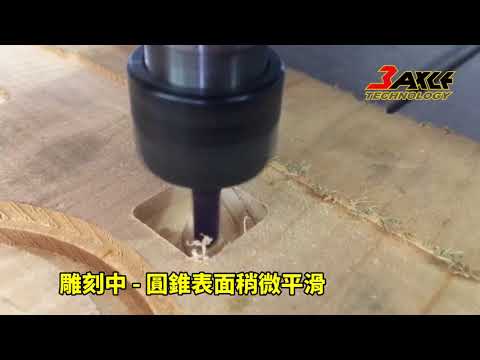

TAG-1213自動換刀量產型CNC雕刻機|操作影片 2 影片縮圖
