台灣三軸科技 TAG-4060CI 落地式打樣型 CNC 雕刻機:鋼結構機身與鑄鐵檯面正面全景圖

小檯面打樣型

落地式打樣型CNC雕刻機

這是一款針對精密打樣與小規模加工設計的落地式 CNC 雕刻機。其核心特色在於採用整體鋼結構機身與鑄鐵檯面,並配備防塵傳動設計、DSP 控制系統及自動對刀器,能提供高度穩定的精密加工。

聯絡我們

填寫設備諮詢,我們的專業顧問將在24小時內與您聯繫,為您提供最適合的設備建議。

這是一款針對精密打樣與小規模加工設計的落地式 CNC 雕刻機。其核心特色在於採用整體鋼結構機身與鑄鐵檯面,並配備防塵傳動設計、DSP 控制系統及自動對刀器,能提供高度穩定的精密加工。

產品介紹

這是一款針對精密打樣與小規模加工設計的落地式 CNC 雕刻機。其核心特色在於採用整體鋼結構機身與鑄鐵檯面,並配備防塵傳動設計、DSP 控制系統及自動對刀器,能提供高度穩定的精密加工。

「TAG-4060CI 落地式打樣型 CNC 雕刻機」專為追求高精度與高耐用度的打樣需求而生。它完美融合了強韌的整體鋼結構機身與穩重的鑄鐵檯面,從根本上杜絕了高速加工下的機身微震。搭配獨特的防塵傳動防護,能徹底阻絕切割粉塵對機械結構的磨損;再輔以 DSP 智慧控制系統與自動對刀器的直覺化操作,讓技術人員能以最高效率、最穩定的品質,輕鬆應對各種複雜板材與模具的精密雕刻與切割任務。

設備圖片

台灣三軸科技 TAG-4060CI 落地式打樣型 CNC 雕刻機:鋼結構機身與鑄鐵檯面正面全景圖
台灣三軸科技 TAG-4060CI 落地式打樣型 CNC 雕刻機:鋼結構機身與鑄鐵檯面正面全景圖

產品特點

結構強悍

整體鋼結構機身 + 鑄鐵檯面,耐用不變形

防塵耐用

專利級防塵傳動設計,有效維護精密元件

切削穩定

搭載高效風冷變頻主軸,長時間運作不熱衰竭

操作直覺

DSP 控制系統搭配自動對刀,新手也能快速上手

落地式打樣型CNC雕刻機:常見應用與導入評估

可依客戶提供的工件、圖檔與現場條件,評估 落地式打樣型CNC雕刻機 是否適合導入。選型前建議先確認工件尺寸與重量、材質與厚度、CAD/CAM 檔、刀具工序、夾持與集塵條件。

模型製作

可將模型製作相關的工件或製程列為需求評估方向;實際配置與加工可行性仍須依正式規格、圖面與樣品確認。

廣告標牌與展示牌製作

可將廣告標牌與展示牌製作相關的工件或製程列為需求評估方向;實際配置與加工可行性仍須依正式規格、圖面與樣品確認。

木工藝品與家具製造

可將木工藝品與家具製造相關的工件或製程列為需求評估方向;實際配置與加工可行性仍須依正式規格、圖面與樣品確認。

應用領域

  • 模型製作 (建築模型、工業設計模型)
  • 廣告標牌與展示牌製作
  • 木工藝品與家具製造 (浮雕、切割、鏤空)
  • 模具製造 (塑膠模、沖壓模、壓鑄模、鞋模、檢具)
  • 教育與創客空間 (STEAM教育、實作學習)
  • 藝術創作與雕塑
  • 電子產品打樣與PCB加工
  • 珠寶與飾品製作 (小型精密雕刻)
  • 汽車內飾與零件打樣
  • 輕金屬零件加工

適用材質

  • 木材 (實木、密度板、夾板、MDF) - 厚度可達 100mm 以上
  • 壓克力 (PMMA) - 厚度可達 50mm
  • ABS板 - 厚度可達 30mm
  • PVC板 - 厚度可達 30mm
  • 雙色板 - 厚度可達 5mm
  • 泡棉 (EVA、保麗龍、造型蠟) - 厚度可達 200mm
  • 環氧工具板 - 厚度可達 50mm
  • 工程塑膠 (電木、尼龍) - 厚度可達 50mm
  • 輕金屬 (鋁合金、銅) - 厚度可達 10mm (需搭配特定刀具與冷卻)
  • 石材 (大理石、花崗岩、人造石) - 厚度可達 50mm (需搭配專用刀具與高功率主軸)
  • PCB板 - 厚度可達 5mm
  • 橡膠 - 厚度可達 10mm
  • 玻璃纖維 - 厚度可達 10mm
  • 碳纖維 - 厚度可達 10mm
  • 皮革 - 厚度可達 5mm

參考參數

實際規格依機型與配置而異,請洽工程師確認

產品完整規格
項目數值
XYZ行程600 × 900 × 150mm
機器精度±0.05/900mm
重複定位精度±0.02 mm
機器結構鑄鐵床身,鋁合金龍門
X、Y、Z結構滾珠螺桿,上銀或銀泰導軌
主軸功率2.2 kW
最大空行速度0-8000mm/min
最大加工速度0-6000mm/min
主軸轉速0 - 24,000 RPM
驅動器步進馬達
工作電壓AC 220V / 60Hz
運行代碼G Code
控制器Mach3
產品型號TAG-4060CI
加工範圍400 x 600 mm
Z 軸行程100 mm
冷卻方式高效風冷系統
控制系統專業級數控系統
驅動系統高精度伺服驅動系統
傳動方式三軸高精密滾珠螺桿
檯面結構一體式鑄鐵 T 型槽檯面
最大移動速度8,000 mm/min
對刀方式自動對刀感應器
機台重量約 350 kg
XYZ行程(規格表格)400 × 600 × 90mm
機器精度(規格表格)±0.05/300mm
重複定位精度(規格表格)±0.03mm
機器結構(規格表格)鋁接鋼管
X、Y、Z結構(規格表格)滾珠螺桿配合直線導軌
主軸功率(規格表格)1.5KW風冷
最大空行速度(規格表格)0-4000mm/min
最大加工速度(規格表格)0-4000mm/min
主軸轉速(規格表格)2000-24000rpm
驅動器(規格表格)步進馬達(可另外選配台達或安川伺服)
工作電壓(規格表格)單相AC220V 50-60Hz
控制器(規格表格)DSP system

常見問題

TAG-4060CI 適用於哪些材料?其加工厚度與深度範圍為何?

此設備適用於壓克力、代木、電木板、雙色板、鋁板及各類工程塑膠。針對壓克力切割,單次可切透厚度達 20mm;若進行鋁材或硬質材料雕刻,建議單次進刀深度控制在 0.1mm 至 0.5mm 之間,配合高效風冷主軸可確保加工面平整度與尺寸精度。

與一般鋁擠型機架相比,TAG-4060CI 的鋼結構與鑄鐵檯面有何技術優勢?

整體鋼結構機身具備極高剛性,能有效吸收主軸在 24,000 RPM 高速運轉下產生的微震動。鑄鐵檯面則具備優異的熱穩定性與耐磨性,能確保加工精度誤差長期維持在 ±0.03mm 以內,避免因機架變形導致的雕刻深度不均問題。

加工過程中若出現毛邊或表面粗糙,應如何透過設備參數解決?

毛邊通常由轉速與進給速度不匹配引起。建議將主軸轉速設定在 18,000-21,000 RPM,並依刀徑調整進給速度(F值)。若表面粗糙,應檢查自動對刀器是否校準正確,並確認防塵傳動系統是否有效阻絕粉塵,確保 X/Y 軸滾珠螺桿運作順暢無阻力。

此設備的日常維護週期與保養重點為何?

每日作業後須以風槍清理鑄鐵檯面與防塵套周邊碎屑。每運作 40 小時需對線性滑軌與滾珠螺桿進行注油潤滑(建議使用 R68 導軌油)。每月應檢查風冷主軸的過濾網是否阻塞,確保散熱效能正常以防止主軸因熱膨脹影響加工精度。

同分類其他設備

查看其他已公開設備的產品資訊;各機型規格與加工條件請以對應產品頁為準。

設備操作影片

以下影片連結對應此公開設備頁,供了解設備操作與應用展示。實際加工效果與配置仍應以材料、樣品與導入條件評估。

設備詢問

提供加工需求與樣品條件,詢問此機種的適用配置。

設備操作影片

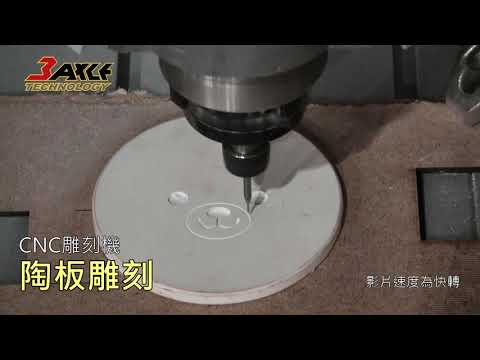

落地式打樣型CNC雕刻機|設備操作影片 影片縮圖
