台灣三軸科技 TADH系列大幅面非金屬雷射切割機實機外觀與滾珠螺桿結構

CO2非金屬大檯面板材切割機

【大面積切割】TADH系列非金屬大幅面切割機

【大面積切割】TADH系列非金屬大幅面切割機 大功率、大面積、高精度,搭配伺服滾珠螺桿

聯絡我們

填寫設備諮詢,我們的專業顧問將在24小時內與您聯繫,為您提供最適合的設備建議。

【大面積切割】TADH系列非金屬大幅面切割機 大功率、大面積、高精度,搭配伺服滾珠螺桿

產品介紹

【大面積切割】TADH系列非金屬大幅面切割機 大功率、大面積、高精度,搭配伺服滾珠螺桿

台灣三軸科技 TADH 系列非金屬大幅面切割機,是專為廣告業大型板材切割設計的超大幅面雷射切割解決方案。TADH 系列提供多種幅面尺寸選擇,讓廣告業能根據自身需求選擇最適合的大幅面切割設備。

廣告業大型板材切割的首選

對於廣告業,大型壓克力、木板的切割是日常生產的重要工序。TADH 系列的超大幅面設計,讓廣告業能一次切割更大尺寸的板材,大幅提升廣告業的整體生產效率。

廣泛應用行業

適用於廣告業、包裝業、木工廠、布料廠等需要大幅面非金屬材質雷射切割的行業。

設備圖片

台灣三軸科技 TADH系列大幅面非金屬雷射切割機實機外觀與滾珠螺桿結構
台灣三軸科技 TADH系列大幅面非金屬雷射切割機實機外觀與滾珠螺桿結構

產品特點

超大幅面設計:廣告業大型板材切割首選

超大幅面的工作台設計讓廣告業能一次切割更大尺寸的壓克力、木板等非金屬材質,大幅提升廣告業的切割效率

多種幅面尺寸:滿足不同規模廣告業需求

提供多種幅面尺寸選擇,讓廣告業能根據自身需求選擇最適合的大幅面切割設備

廣泛非金屬材質:壓克力、木板、布料均適用

支援壓克力、木板、布料等多種非金屬材質的大幅面切割,滿足廣告業、包裝業的多樣化加工需求

桌上型雷射應用導覽

本預覽協助採購與工程人員快速判定 Galaxy530 在非金屬加工上的適用性,並列出常見產業與可製作品項以利評估選型。選購前應確認加工材質類別、最大可切割厚度與所需精度、工作台尺寸、排氣與安全需求;若關鍵規格未提供,則以「可評估」表示。

文創與手作禮品產業

適合小量或客製化的木、皮革、紙、壓克力雕刻與切割,用於文字與細節圖案加工;切割厚度與速度需依機台功率確認(可評估)。

  • 手工木牌與吊飾
  • 皮革飾品與刻字長夾
  • 壓克力名片與小型展示燈牌

廣告招牌與模型製作

用於壓克力等板材的精密輪廓切割與表面雕刻,適合製作輕量展示件與模型細部;對板材厚度與邊緣品質應先核實(可評估)。

  • 壓克力招牌元件與字片
  • 建築/航空模型板件
  • 企業 Logo 及標示牌雕刻

教育、創客與研發打樣

適合教室、創客空間與研發部門進行快速打樣與流程驗證,強調操作安全與桌面配置;涉及金屬或厚材加工則需另行評估(可評估)。

  • 教學示範件與課程專案
  • 產品原型零件樣板
  • 專題作品與小批量打樣

應用領域

  • 廣告招牌製作 (大型吸塑字切割、雙色板雕刻、標牌雕刻)
  • 工藝禮品製造 (木質、竹片、皮革、大理石、貝殼等材料雕刻)
  • 服裝紡織加工 (真皮、合成皮、人造革、布料、皮毛切割、雕花、鏤空)
  • 模型製作 (沙盤建築模型、飛機航模、ABC板切割、多層板切割)
  • 包裝行業 (印刷橡膠底、塑膠板、雙層板、刀模切刀板雕刻)
  • 產品標識 (設備銘牌、產品防偽打標)
  • 裝飾材料加工 (大理石、花崗岩、玻璃、水晶雕刻標記)
  • 文創商品客製化
  • 電子與精密製造
  • 木工製品

適用材質

  • 壓克力 (30mm)
  • 密集板 (25mm)
  • 膠合板 (18mm)
  • 木板 (硬木如橡木、胡桃木 10mm;軟木如松木、椴木 5mm;超厚木板如15mm可分層切割)
  • 皮革 (NAPPA真皮、真皮、合成皮、人造革)
  • 布料 (薄型布料、厚型布料)
  • 紙張 (剪紙、賀卡)
  • 橡膠
  • 雙色板
  • 水晶
  • 大理石
  • 玻璃
  • 竹片
  • 貝殼
  • ABS板

加工樣品

30mm厚壓克力雷射切割斷面光滑無水波紋樣品
30mm厚壓克力雷射切割斷面光滑無水波紋樣品
25mm密集板高功率雷射切割樣品展示
25mm密集板高功率雷射切割樣品展示
18mm合板精細雷射切割邊緣細節
18mm合板精細雷射切割邊緣細節
選配金屬切割功能之不鏽鋼薄板加工樣品
選配金屬切割功能之不鏽鋼薄板加工樣品
木質廣告招牌大面積雷射雕刻與切割成品
木質廣告招牌大面積雷射雕刻與切割成品
壓克力字體雷射切割加工精度細節
壓克力字體雷射切割加工精度細節
工業級滾珠螺桿傳動系統與防塵罩細節圖
工業級滾珠螺桿傳動系統與防塵罩細節圖
恆光路隨動反射鏡設計結構示意圖
恆光路隨動反射鏡設計結構示意圖
多樣化非金屬板材雷射加工應用範例集合
多樣化非金屬板材雷射加工應用範例集合

設備機型

TADH-1313

TADH-1313
TADH-1313

TADH-1325

TADH-1325
TADH-1325

TADH-1530

TADH-1530
TADH-1530

TADH-2030

TADH-2030
TADH-2030

參考參數

實際規格依機型與配置而異,請洽工程師確認

產品完整規格
項目TADH-1313TADH-1325TADH-1530TADH-2030
雷射光源高功率 CO2 雷射光源高功率 CO2 雷射光源高功率 CO2 雷射光源高功率 CO2 雷射光源
雷射功率150W / 300W (可選配)150W / 300W (可選配)150W / 300W (可選配)150W / 300W (可選配)
加工幅面1300mm x 1300mm1300mm x 2500mm1500mm x 3000mm2000mm x 3000mm
驅動方式日本三菱伺服電機+滾珠螺桿+直線導軌日本三菱伺服電機+滾珠螺桿+直線導軌日本三菱伺服電機+滾珠螺桿+直線導軌日本三菱伺服電機+滾珠螺桿+直線導軌
驅動系統高精度伺服驅動系統高精度伺服驅動系統高精度伺服驅動系統高精度伺服驅動系統
控制系統工業級專業數控系統工業級專業數控系統工業級專業數控系統工業級專業數控系統
定位精度±0.05 mm±0.05 mm±0.05 mm±0.05 mm
重複定位精度±0.02 mm±0.02 mm±0.02 mm±0.02 mm
最大切割速度0 - 30,000 mm/min0 - 30,000 mm/min0 - 30,000 mm/min0 - 30,000 mm/min
冷卻方式工業級恆溫水冷系統工業級恆溫水冷系統工業級恆溫水冷系統工業級恆溫水冷系統
支援檔案格式DXF, AI, PLT, DST, BMPDXF, AI, PLT, DST, BMPDXF, AI, PLT, DST, BMPDXF, AI, PLT, DST, BMP
工作平台高承重鋁合金刀條平台高承重鋁合金刀條平台高承重鋁合金刀條平台高承重鋁合金刀條平台
電源需求AC 220V ±10%, 50/60HzAC 220V ±10%, 50/60HzAC 220V ±10%, 50/60HzAC 220V ±10%, 50/60Hz
輔助氣體壓縮空氣壓縮空氣壓縮空氣壓縮空氣
雷射功率(規格表格)玻璃管150W / 320W,金屬管80W / 100W / 120W / 150W玻璃管150W / 320W,金屬管80W / 100W / 120W / 150W玻璃管150W / 320W,金屬管80W / 100W / 120W / 150W玻璃管150W / 320W,金屬管80W / 100W / 120W / 150W
定位精度(規格表格)±0.05mm±0.05mm±0.05mm±0.05mm
切割速度0-300mm/s0-300mm/s0-300mm/s0-300mm/s
切割厚度300W: 壓克力≦30mm / 密集板≦25mm / 合板≦18mm300W: 壓克力≦30mm / 密集板≦25mm / 合板≦18mm300W: 壓克力≦30mm / 密集板≦25mm / 合板≦18mm300W: 壓克力≦30mm / 密集板≦25mm / 合板≦18mm
CCD巡邊選配加購選配加購選配加購選配加購
連接方式USB傳輸線 / 隨身碟 / 網路孔RJ45 / Wifi(選配)USB傳輸線 / 隨身碟 / 網路孔RJ45 / Wifi(選配)USB傳輸線 / 隨身碟 / 網路孔RJ45 / Wifi(選配)USB傳輸線 / 隨身碟 / 網路孔RJ45 / Wifi(選配)
電力需求三相 220V 60Hz 50A三相 220V 60Hz 50A三相 220V 60Hz 50A三相 220V 60Hz 50A
恆光路系統X軸恆光路X軸恆光路X軸恆光路X軸恆光路
冷卻方式(規格表格)CW5000/ CW6000 冰水機CW5000/ CW6000 冰水機CW5000/ CW6000 冰水機CW5000/ CW6000 冰水機
設備尺寸2449*1994*1193mm3650*1991*1250mm4400*2100*1200mm4500*2200*2520mm

常見問題

TADH系列非金屬大幅面切割機適合哪些行業?

特別適合廣告業、包裝業、木工廠、布料廠等需要大幅面非金屬材質雷射切割的行業。

TADH系列能切割哪些材質?

支援壓克力、木板、布料、皮革等多種非金屬材質的大幅面切割。

TADH系列非金屬大幅面切割機的報價如何?

價格依機型及客製化需求而定。台灣三軸科技提供完整的設備評估與報價服務,建議直接聯繫業務團隊取得最準確的報價資訊。

台灣三軸科技提供TADH系列的售後服務嗎?

是的,台灣三軸科技在全台設有服務據點,提供設備安裝、操作教育訓練、定期保養與緊急維修服務。

同分類其他設備

查看其他已公開設備的產品資訊;各機型規格與加工條件請以對應產品頁為準。

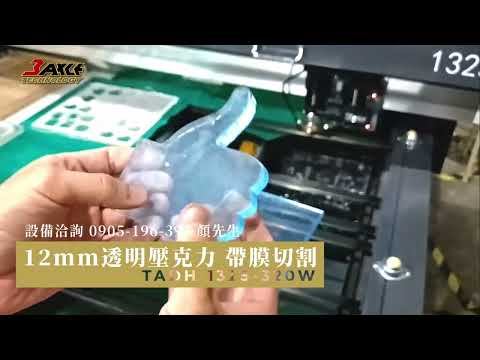

設備操作影片
