台灣三軸科技 TADN-5VI 智慧型 CCD 切割機全機外觀,展示單眼相機定位系統與一體研磨鋁製蜂巢板

DN系列

TADN-5VI智慧型CCD切割機

TADN-5VI智慧型CCD切割機 採用單眼相機拍照,自動生成切割路徑,針對印花布料及種類印花材質快速定位裁切,操作簡單高彈性!

聯絡我們

填寫設備諮詢,我們的專業顧問將在24小時內與您聯繫,為您提供最適合的設備建議。

TADN-5VI智慧型CCD切割機 採用單眼相機拍照,自動生成切割路徑,針對印花布料及種類印花材質快速定位裁切,操作簡單高彈性!

產品介紹

TADN-5VI智慧型CCD切割機 採用單眼相機拍照,自動生成切割路徑,針對印花布料及種類印花材質快速定位裁切,操作簡單高彈性!

台灣三軸科技 TADN-5VI 智慧型 CCD 切割機,是專為服裝業、皮革業、廣告業設計的高精度 CCD 視覺定位切割解決方案。TADN-5VI 的 CCD 視覺定位技術,能自動識別布料、皮革等材質上的圖案邊緣,實現精準的輪廓切割,大幅提升服裝業、皮革業的切割精度與效率。

服裝業與皮革業的智慧型切割首選

對於服裝業、皮革業,布料、皮革的精準切割是產品品質的關鍵。TADN-5VI 的 CCD 視覺定位技術,能自動識別材質上的圖案邊緣,實現精準的輪廓切割,確保每一件服裝、皮革製品的切割精度。

廣泛應用行業

適用於服裝業、皮革業、廣告業、汽車內飾廠等需要精準切割布料、皮革等軟性材質的行業。

設備圖片

台灣三軸科技 TADN-5VI 智慧型 CCD 切割機全機外觀,展示單眼相機定位系統與一體研磨鋁製蜂巢板
台灣三軸科技 TADN-5VI 智慧型 CCD 切割機全機外觀,展示單眼相機定位系統與一體研磨鋁製蜂巢板

產品特點

CCD視覺定位:服裝業精準輪廓切割首選

CCD視覺定位技術能自動識別布料、皮革等材質上的圖案邊緣,實現精準的輪廓切割,確保服裝業每一件產品的切割精度

智慧型切割:自動識別材質圖案邊緣

智慧型CCD視覺系統自動識別材質圖案邊緣,無需人工對位,大幅提升服裝業、皮革業的切割效率

廣泛材質:布料、皮革、複合材料均適用

支援布料、皮革、複合材料等多種軟性材質的精準切割,滿足服裝業、皮革業、廣告業的多樣化切割需求

TADN-5VI智慧型CCD切割機:常見應用與導入評估

可依客戶提供的工件、圖檔與現場條件,評估 TADN-5VI智慧型CCD切割機 是否適合導入。選型前建議先確認材料樣本、尺寸與厚度、圖檔、所需刀具與固定方式、產量及安全條件。

服裝紡織業

可將服裝紡織業相關的工件或製程列為需求評估方向;實際配置與加工可行性仍須依正式規格、圖面與樣品確認。

皮革製品業

可將皮革製品業相關的工件或製程列為需求評估方向;實際配置與加工可行性仍須依正式規格、圖面與樣品確認。

廣告與包裝業

可將廣告與包裝業相關的工件或製程列為需求評估方向;實際配置與加工可行性仍須依正式規格、圖面與樣品確認。

應用領域

  • 服裝紡織業 (自動化裁剪、商標切割、刺繡貼布切割)
  • 皮革製品業 (鞋類、箱包、皮件的精準切割與排版)
  • 廣告與包裝業 (大幅面標誌、燈箱布、印刷圖形輪廓切割)
  • 汽車內飾 (座椅套、門板、腳墊等材料的客製化切割)
  • 複合材料加工 (碳纖維、玻璃纖維、芳綸纖維等高性能材料切割)
  • 印刷品後加工 (印刷標籤、圖案的精準識別與切割)
  • 工藝禮品製造 (木材、壓克力等非金屬材料的精細加工)
  • 電子產業 (軟性電路板、絕緣材料的切割)
  • 家居裝飾 (地毯、窗簾圖案、壁紙的切割)
  • 模型製作 (木板、竹木、塑膠板等材料的切割)

適用材質

  • 布料 (印花、針織、梭織、棉麻等)
  • 皮革 (真皮、合成皮、人造革)
  • 瓦楞紙板 (0.2-60mm)
  • 蜂窩紙板
  • 中空板
  • 灰板紙
  • 白卡紙
  • 膠片
  • 複合材料
  • 塑膠板
  • 珍珠棉
  • 保溫隔音棉
  • 墊片
  • 壓克力
  • 木板
  • 竹木製品
  • EVA泡棉
  • 橡膠
  • PVC (地墊、桌墊)
  • 碳纖維
  • 玻璃纖維
  • 牛津布

加工樣品

TADN-5VI 震動刀裁切之瓦楞紙彩盒樣品,邊緣平整精確
TADN-5VI 震動刀裁切之瓦楞紙彩盒樣品,邊緣平整精確
智慧型 CCD 自動辨識裁切之印花布料樣品,完美對齊圖案邊緣
智慧型 CCD 自動辨識裁切之印花布料樣品,完美對齊圖案邊緣
使用 V 刀加工之 45 度開槽廣告展示架樣品
使用 V 刀加工之 45 度開槽廣告展示架樣品
TADN-5VI 高速裁切之皮革皮包零組件樣品,展示複雜曲線加工能力
TADN-5VI 高速裁切之皮革皮包零組件樣品,展示複雜曲線加工能力
厚度 15mm 蜂巢板之精準裁切樣品,展示高負載加工表現
厚度 15mm 蜂巢板之精準裁切樣品,展示高負載加工表現
利用壓痕刀與半刀技術製作之紙器包裝打樣成品
利用壓痕刀與半刀技術製作之紙器包裝打樣成品

參考參數

實際規格依機型與配置而異,請洽工程師確認

產品完整規格
項目數值
加工範圍1600mm x 1000mm
雷射光源CO2 雷射光源
雷射功率100W / 130W (可選配)
視覺定位系統智慧型單眼 CCD 影像辨識系統
驅動系統高精度伺服驅動系統
控制系統工業級數控系統
切割速度0-600mm/s (視材質而定)
重複定位精度±0.1mm
冷卻方式強制循環水冷系統
支援檔案格式AI, PLT, DXF, DST, BMP, JPG
工作電壓AC 220V / 60Hz
工作平台自動輸送帶式或蜂巢式工作台
最小成型文字中文字 2mm / 英文字 1mm
總功率< 3kW
加工範圍(規格表格)1400*1000mm/1800*1300mm/2500*1600mm/2500*1800mm/2500*2000mm/3000*2000mm
切割速度(規格表格)≤1200mm/s(實際速度取決於材質及切割的圖形)
切割厚度≦ 60mm
切割精度±0.1mm
重複精度≦0.05mm
切割圓形直徑≧ Φ3mm
定位方式CCD攝影機定位
材料固定方式真空吸附
傳輸接口乙太網路埠
相容格式AI軟體、AutoCAD、CorelDRAW和所有的盒型設計軟體都可以直接輸出,無需轉換,且帶有自動最佳化
指令系統DXF,HPGL相容格式
操作面板多語言液晶觸控面板
傳動系統高精度直線導軌,精插齒輪齒條嚙合傳動結構,高性能伺服馬達及驅動器
支援切割工具振動刀、拖刀、半刀、攝像頭、繪圖筆、遊標、氣動刀、飛刀、壓輪、V槽刀、銑刀
安全裝置實體防撞機構+紅外線感應防撞
切割材料蜂巢紙板、瓦楞紙、中空板、灰板紙、白卡紙、膠片、複合材料、皮料、布料、膠板、珍珠棉、保溫隔音棉、墊片等多種材料
氣泵功率7.5KW
工作電壓(規格表格)AC 220V 380V / 50Hz,整機功率9kw,保險絲規格6A
外觀尺寸2500*1700*1400mm/2900*2300*1400mm/3600*2300*1400mm/3600*2500*1400mm/3600*2700*1400mm/4100*2700*1400mm

選型注意事項

交貨期
標準規格機台自訂購日起約 30 至 45 個工作天完成生產與初步調教。
售後服務
台灣在地維修團隊,提供 24 小時內線上技術排除,必要時 48 小時內到廠服務。
操作培訓
包含 8 小時專業教育訓練:涵蓋 CCD 視覺定位軟體操作、切割參數設定及日常維護保養。
升級擴充
CCD 辨識軟體支援定期免費版本更新,可針對新型印花布料優化演算法辨識率。

常見問題

TADN-5VI智慧型CCD切割機適合哪些行業?

特別適合服裝業、皮革業、廣告業、汽車內飾廠等需要精準切割布料、皮革等軟性材質的行業。CCD視覺定位技術確保精準輪廓切割。

TADN-5VI能切割哪些材質?

支援布料、皮革、複合材料等多種軟性材質的精準切割。

TADN-5VI智慧型CCD切割機的報價如何?

價格依機型及客製化需求而定。台灣三軸科技提供完整的設備評估與報價服務,建議直接聯繫業務團隊取得最準確的報價資訊。

台灣三軸科技提供TADN-5VI的售後服務嗎?

是的,台灣三軸科技在全台設有服務據點,提供設備安裝、操作教育訓練、定期保養與緊急維修服務。

同分類其他設備

查看其他已公開設備的產品資訊;各機型規格與加工條件請以對應產品頁為準。

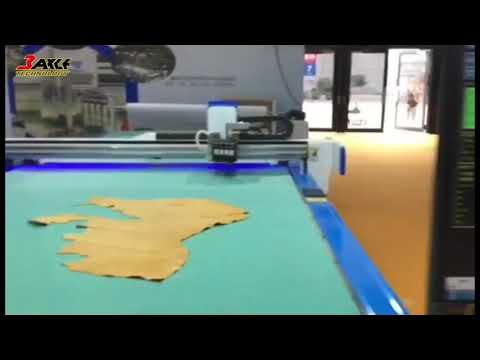

設備操作影片
