適用材質與領域
各類金屬、五金、PC、塑料件、模具加工等
EQUIPMENT INFORMATION
M3D光纖雷射打標雕刻機-不規則曲面
【M3D系列-不規則曲面】光纖雷射打標雕刻機適用於各類金屬、五金、PC及塑料件。突破傳統平面限制，專為曲面、高低落差及不規則物件設計，可大幅提升加工效率與效果。
產品介紹
【M3D系列-不規則曲面】光纖雷射打標雕刻機適用於各類金屬、五金、PC及塑料件。突破傳統平面限制，專為曲面、高低落差及不規則物件設計，可大幅提升加工效率與效果。
3D 雷射打標技術是專為雷射表面曲面及高低落差加工設計的解決方案。與傳統平面 2D 雷射打標相比，3D 打標技術大幅降低了對加工物件表面平整度的要求，讓雕刻的效果呈現更加豐富多樣。
此外，該系列可彈性擴充多種周邊選配配件，包含：微調檯面、旋轉盤、旋轉軸（大/小）、雙頭旋轉軸、十字平移台、橫向移動軸、落地式立柱及十字落地式立柱等，能滿足各類複雜與自動化加工情境需求。
設備圖片
產品特點
支援九國語言
繁中、簡中、英文、德文、日文、波蘭文、葡萄牙文、土耳其文、越南文
高低面雕刻
傳統2D打標需將加工物保持在同一平面，而3D雷射打標能在物件存在高度落差或斜度的情況下，實現一次成型標刻。可維持加工內容的一致性，不易變形或產生色差，減少工序並提升加工效率
曲面雕刻
可動態改變雷射焦距與光束位置，實現一定弧度內（如圓柱）或表面高度差異大、形狀不規則物件的一次性雕刻加工，解決傳統2D打標無能為力的難題
特規客製機案例
龍門式 XY 數控伺服平移平台行程 600mm / 3D 雷射振鏡可數控旋轉調整角度
M3D光纖雷射打標雕刻機-不規則曲面：常見應用與導入評估
可依客戶提供的工件、圖檔與現場條件，評估 M3D光纖雷射打標雕刻機-不規則曲面 是否適合導入。選型前建議先確認工件材質與表面、標記內容及位置、治具、可讀性驗收與作業安全條件。
汽車配件製造
可將汽車配件製造相關的工件或製程列為需求評估方向；實際配置與加工可行性仍須依正式規格、圖面與樣品確認。
電子通訊產品加工
可將電子通訊產品加工相關的工件或製程列為需求評估方向；實際配置與加工可行性仍須依正式規格、圖面與樣品確認。
五金飾品加工
可將五金飾品加工相關的工件或製程列為需求評估方向；實際配置與加工可行性仍須依正式規格、圖面與樣品確認。
應用領域
- 汽車配件製造
- 電子通訊產品加工
- 五金飾品加工
- 食品藥品包裝
- 模具加工
- 醫療器械製造
- 航空航天零件標記
- 珠寶首飾雕刻
- 禮品訂製
- 自行車零配件加工
適用材質
- 金屬 (不鏽鋼、鋁、銅、黃銅、鈦、鎳、鐵、碳鋼、模具鋼、銀、金)
- 塑膠 (ABS、PBT、矽膠、PS、硬質塑料)
- 塗層金屬
- 塗漆金屬
- 氧化金屬
- 聚合物
- 有機矽
- 橡膠
- 陶瓷
- 複合材料
- 皮革 (薄層)
- 木材 (薄層)
- 紙張 (薄層)
- 水泥
- 石材
加工樣品
參考參數
實際規格依機型與配置而異，請洽工程師確認
| 項目 | 數值 |
|---|---|
| 雷射波長 | 1064 nm |
| 標刻範圍 | 110x110mm / 175x175mm / 220x220mm (視鏡頭而定) |
| 3D 焦距調整範圍 | ±20mm ~ ±60mm (視配置而定) |
| 標刻速度 | ≤ 7,000 mm/s |
| 最小線寬 | 0.01 mm |
| 最小字元 | 0.15 mm |
| 重複定位精度 | ±0.002 mm |
| 控制系統 | 工業級 3D 專業數控系統 |
| 冷卻方式 | 內建風冷系統 |
| 電力需求 | 單相 110V / 220V (50/60Hz)※需加地線 |
| 支援格式 | PLT, DXF, AI, BMP, JPG, DST, PNG 等 |
| 工作環境 | 溫度 10°C - 35°C / 濕度 5% - 75% (無凝結) |
| 雷射類型 | 光纖雷射光源 |
| 雷射輸出功率 | 20W/ 30W / 50W /60/ 80W / 100W / 120W / 200W / 300W |
| 操作軟體 | 正版台灣專業雕刻軟體MarKingmate 或Ezcade(選配) 支援九種語言:英文、簡中、繁中、德文、日文、波蘭文、葡萄牙文、土耳其文、越南文 |
| 工作平台 | M6 螺絲孔位高彈性擴充桌面 |
| 機身結構 | 工業級強化鈑金機櫃 |
| 功率可調範圍 | 1-100% |
| 軟體控制(選配) | EzCad / MarkingMate |
| 支援圖形格式 | PLT, DXF, AI, BMP, JPG, PNG |
| 整機功耗 | ≤ 500W |
| 定位方式 | 紅光雙重對焦定位 |
| 升降行程 | 500 mm (選配) |
| 雷射光源類型 | 工業級光纖雷射光源 |
| 型號 | CLASSIC 3D |
| 設備參考尺寸 | 840mm * 640mm(含後方光纖線900mm) * 1420mm |
| 雷射掃描頭(選配) | 高速振鏡頭 High speed scan head / ScanLab鏡頭 ScanLab |
| 頻率可調範圍 | 1 - 600KHz 、1 - 4000KHz(依雷射種類而定) |
| 設備參考重量 | 120KG |
| 雷射瓦數 | 20W／30W／50W／60W／80W／100W／120W／200W |
| 雷射波長（規格表格） | 1064± 5 nm |
| 頻率可調範圍（規格表格） | 1 - 600KHz／1 - 600KHz／1 - 600KHz／1 - 4000Khz／1 - 4000Khz／1 - 4000Khz／1 - 4000Khz／1 - 4000Khz |
| 最大脈衝能量 | 0.8mJ／0.8mJ／1.25mJ／1.5mJ／2mJ／1.5mJ／1.5mJ／1.5mJ |
| 軟體控制(選配)（規格表格） | 台灣設計軟體 MarkingMate |
| 脈衝寬度 | 200ns／200ns／200ns／2~500ns／2~500ns／2~500ns／2~500ns／2~500ns |
| 光斑直徑 | 7±1mm |
| 光束品質 | 1.5M²／1.5M²／1.8M²／1.5M²／1.4M²／1.4M²／1.4M²／1.6M² |
| 冷卻方式（規格表格） | 風冷 Air Cooling |
| 供給電壓 | 單相220V/50~60Hz Single phase ※需加地線 Need to add ground wire |
| 消耗功率 | < 2kW／< 2kW／< 3kW／< 5W／< 5W／< 5kW／< 5kW／< 5kW |
| 環境需求 | 0 - 40°C |
選型注意事項
- 交貨期
- 標準規格機型於合約簽署後 10-15 個工作天內完成交機與安裝
- 保固條款
- 提供全機 1 年保固，核心光纖雷射源具備 10 萬小時設計壽命
- 售後服務
- 台灣在地工程師團隊提供 24 小時線上診斷，必要時 48 小時內到府檢修
常見問題
M3D系列光纖雷射打標機適用於哪些材料？加工深度範圍為何？
此設備適用於不鏽鋼、鋁合金、銅等各類金屬，以及PC、ABS等塑料。針對金屬標刻，單次加工深度可達0.01-0.1mm，透過多次掃描可實現深雕需求。3D功能支援焦距動態調整範圍可達±40mm至±60mm（視鏡頭規格而定），確保曲面深度一致。
3D雷射打標與傳統2D打標在處理曲面時有何具體技術差異？
傳統2D打標焦距固定，處理曲面時會因離焦導致邊緣模糊或能量不均。M3D系列採用動態對焦振鏡系統，能在0.1毫秒內切換焦距，補償高低落差，使斜面或圓柱體表面的光斑大小保持一致，標刻內容不拉伸變形，解決傳統2D無法一次性加工不規則物件的痛點。
如何解決金屬雷射打標時產生的燒焦色差或毛邊問題？
建議調整脈衝頻率（通常設定在20-80kHz）與掃描速度（1000-3000mm/s）。針對熱敏感材料，應使用高頻率、低能量多次掃描，以縮小熱影響區（HAZ）。若出現毛邊，可將填充間距（Hatch）縮小至0.03-0.05mm並採用交叉填充路徑，使表面更細緻。
設備的保養重點與週期為何？
光纖雷射器免維護壽命長達10萬小時，但需每週檢查場鏡（F-theta lens）是否有粉塵，並使用無水酒精與專業拭鏡紙清潔。每3個月需檢查冷卻風扇運轉狀況及導軌（若有選配平移台）的潤滑情形，確保XY軸運動精度維持在±0.01mm以內。
同分類其他設備
查看其他已公開設備的產品資訊；各機型規格與加工條件請以對應產品頁為準。
設備操作影片
以下影片連結對應此公開設備頁，供了解設備操作與應用展示。實際加工效果與配置仍應以材料、樣品與導入條件評估。
設備詢問
提供加工需求與樣品條件，詢問此機種的適用配置。
設備操作影片
M3D光纖雷射打標雕刻機-不規則曲面｜設備操作影片
M3D光纖雷射打標雕刻機-不規則曲面：【M3D系列-不規則曲面】光纖雷射打標雕刻機適用於各類金屬、五金、PC及塑料件。突破傳統平面限制，專為曲面、高低落差及不規則物件設計，可大幅提升加工效率與效果。

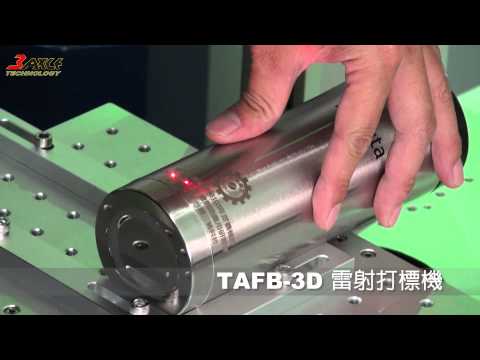

M3D光纖雷射打標雕刻機-不規則曲面｜操作影片 2
